墨水屏Homelab看板

题记

家里的机房越来越热闹：绿联NAS、飞牛NAS、树莓派、华硕路由器，再加上Claude订阅的用量额度，想看一眼状态就得打开好几个网页。墨水屏不发光、不刺眼、断电也能保留画面，最适合做一块常亮的看板。于是做了两块屏：一台越狱的Kindle Paperwhite 2，和一块4.2寸的ESP8266墨水屏，背后共用同一个FastAPI后端，代码都开源在Github上：

• kindle-dashboard：越狱Kindle的看板客户端 + 3D打印底座；
• eink-dashboard：4.2寸墨水屏的ESP8266固件 + 3D打印外壳；
• dashboard-backend：两块屏共用的服务端，以git submodule的形式挂在两个客户端仓库的server/目录下，改一次两边都生效。

演示视频

整体架构

[Glances]  [Home Assistant]  [Claude Usage]  [Open-Meteo]   数据源
    |             |                |              |
    +-------------+-------+--------+--------------+
                          |
                          v
                 [dashboard-backend]                  NAS上的Docker，定时采集并缓存
                          |
          +---------------+---------------+
          |                               |
  GET /dashboard.png              GET /api/eink.json
          |                               |
          v                               v
      [Kindle]                        [ESP8266]

两块屏的思路完全不同：

• Kindle性能够、屏幕大，但越狱后能跑的东西有限，所以服务端把整张图画好，Kindle只负责下载图片并刷到屏幕上；
• ESP8266只有几十KB内存、靠电池供电，下载和解码一张图太费电，所以服务端只下发精简JSON，由设备自己用位图字库画出来。

后端：dashboard-backend

数据采集

• 服务器状态：每台机器装一个Glances，通过REST API取CPU、内存、温度和运行时间，存活探测支持ping/tcp/http/exec四种方式；
• 路由器：路由器装不了Glances，就走Home Assistant中转，HACS里装AsusRouter集成，拿到CPU、内存和温度实体；
• 环境读数：温湿度、机柜风扇等来自Home Assistant，用长期访问令牌读取；
• Claude订阅用量：显示5小时窗口、本周全部、按模型的周限额和重置时间，服务端自持OAuth凭据，浏览器打开/claude-auth授权一次，之后自动续期；
• 天气：默认用免Key的Open-Meteo，按服务端公网IP自动定位，也可以手动指定城市或改用心知天气，30分钟拉一次。

设计要点

• 预采集 + 缓存：后台线程每refresh_seconds采集一次，HTTP接口只返回已经采好的结果，客户端请求永远秒回，不用等上游接口；
• 不用无头浏览器：Kindle的看板直接用Pillow画成8位灰度PNG，镜像小、纯黑白高对比，对墨水屏很友好；
• 配置热生效：config.yaml每个采集周期都会重读，改完不用重启容器；
• 密钥不入库：HA_TOKEN放在.env里，通过环境变量注入。

墨水屏的JSON接口

给ESP8266的/api/eink.json字段名都尽量短，整个响应不到2KB：

{
  "rev": "内容哈希，不含时间戳",
  "next_poll": 300,
  "alert": 0,
  "servers": [{"n": "绿联 NAS", "ok": 1, "cpu": 6, "mem": 63, "temp": 51, "up": "20.9天"}],
  "claude": [{"l": "5 小时窗口", "pct": 36, "r": "02:19 重置"}],
  "env": [{"i": "temp", "l": "室内温度", "v": "28.9°C"}],
  "w": {"...": "天气"}
}

• 设备请求时带上上一次的rev，内容没变化服务端直接返回304，设备连屏幕都不用碰；
• next_poll由服务端决定，白天5分钟，夜间30分钟，有设备掉线时可以加快轮询；
• 设备顺便在请求参数里上报电池电压和温湿度，可以在/api/eink/device查看。

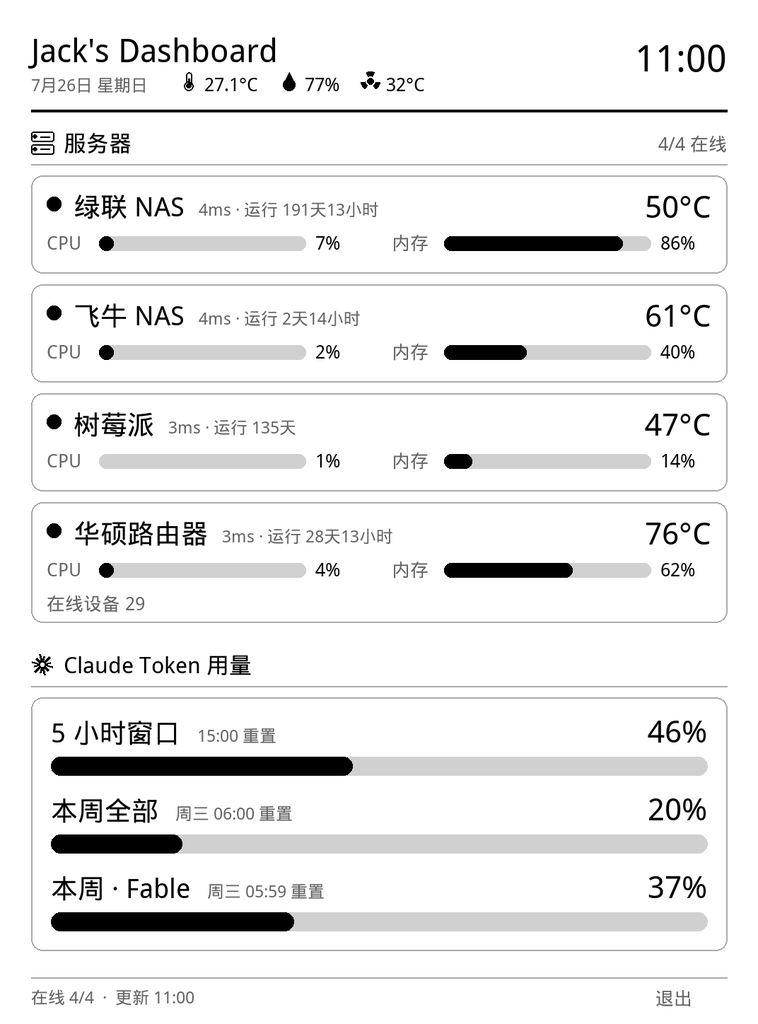

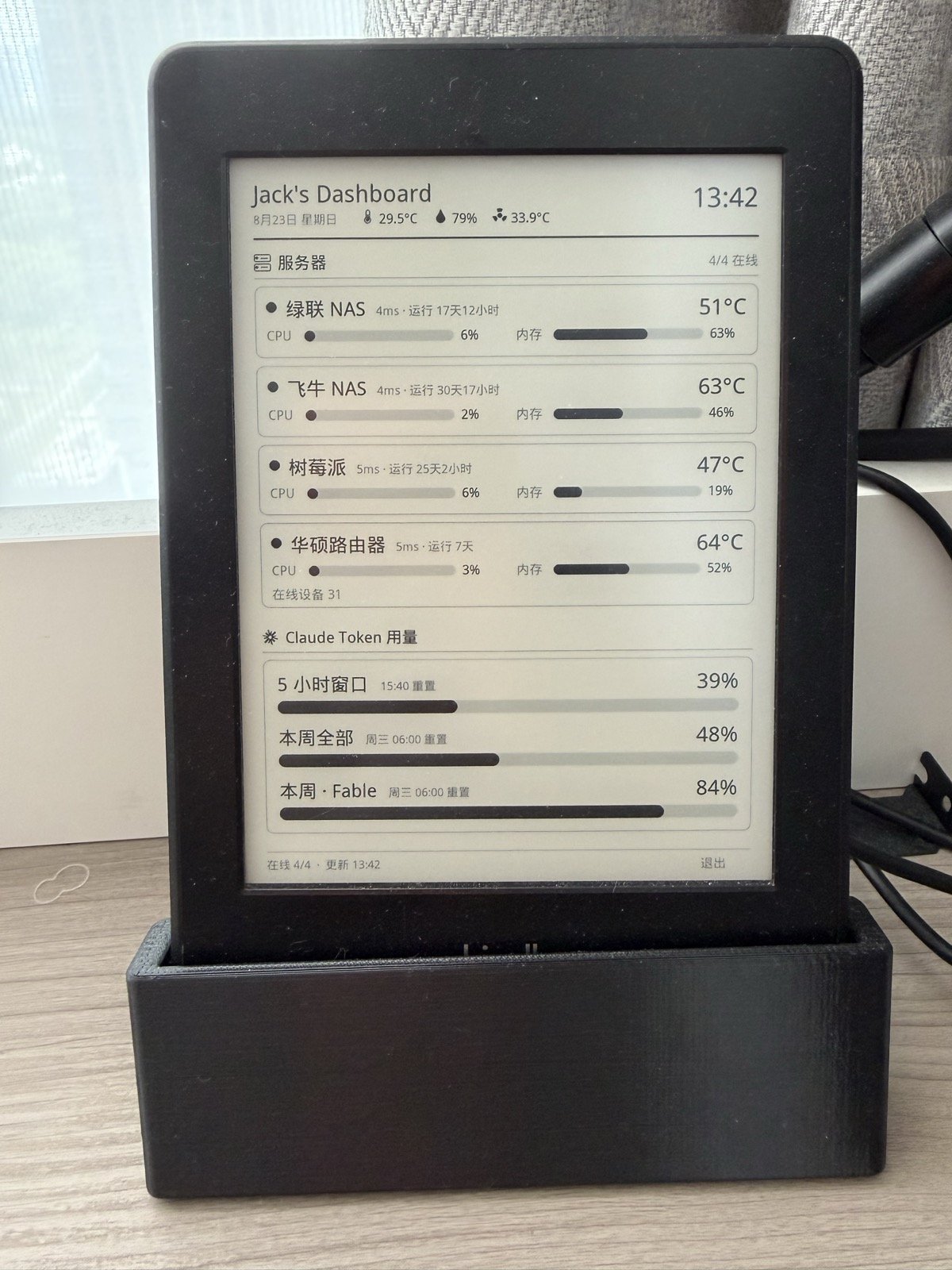

Kindle看板：kindle-dashboard

硬件

• Kindle Paperwhite 2（758×1024，固件5.12.2.2），已越狱，装好KUAL和USBNetwork；
• 布局按1072×1448的设计稿绘制，输出时按配置缩放，PW3/PW4的宽高比一样，换设备只需要改两个数字。

工作方式

• dash.sh是主循环，每5分钟用curl从服务端拉一次PNG，用eips -g刷到屏幕上，每5次做一次全刷清残影；
• 启动时先停掉Kindle的系统界面，不然右上角的状态栏每分钟会叠画到看板上，顺便关掉前光省电；
• touch.py监听触摸事件，点屏幕右下角的「退出」会弹出确认框，确认后恢复Kindle的系统界面；
• 离线的设备整张卡片黑底反白，一眼就能看出谁挂了。

踩过的坑

• KUAL启动后白屏：KUAL启动的进程属于framework的进程树，停掉framework会把自己也一起杀掉，start.sh必须用setsid起一个独立会话；
• 停framework也会白屏：framework停止时会擦屏，所以必须先停系统界面，再画第一屏；
• 状态栏叠画：5.12固件上disableEnablePillow无效，只能initctl stop framework；
• ℃显示空白：文泉驿字体里U+2103是空字形，渲染时探测到空字形就自动退回°C；
• 退出后白屏2~3分钟：这是正常现象，framework冷启动就是这么慢，所以退出时先画一张”正在恢复”的提示图。

3D打印底座

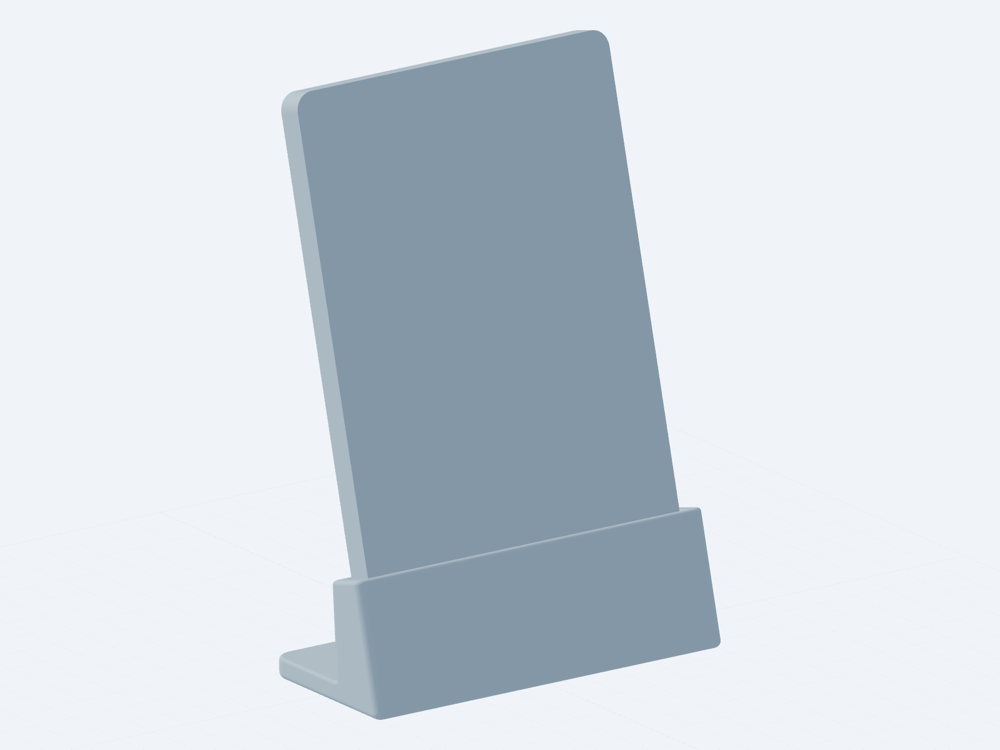

顺手用build123d画了一个参数化的充电底座：15°后倾，直头micro-USB从槽底的直通孔捅进充电口，线从底座内部的暗道走出去，免支撑就能打印。充电口位置、电源键避让槽都是用卡尺实测的，换设备改参数重新生成即可。

4.2寸墨水屏：eink-dashboard

硬件

硬件用的是开源项目weather-ink-screen的4.2寸板（revB-230621，Z96屏），原本是一块天气墨水屏：

• ESP8266（4MB Flash），深睡靠GPIO16接RST唤醒；
• 400×300的4.2寸黑白墨水屏；
• 时钟芯片、SHT30温湿度传感器、电池电压检测；
• 660mAh锂电池，TC4056充电。

硬件一点没改，在这块板子上重写了一套独立固件，屏幕驱动、时钟芯片、温湿度和电压检测的逻辑从原固件移植过来，原固件的整块Flash也做了备份，随时可以刷回去。

价格预算

按淘宝、立创的常见零售价估算，单台物料成本60元左右：

部件	估价（元）
4.2寸墨水屏（Z96，400×300）	15~30
ESP8266模组（4MB）	8~12
PCB（嘉立创打样，按片均摊）	3~5
CH340串口、SHT30温湿度、RTC时钟芯片、TC4056充电和LDO	6~13
墨水屏升压电路、FPC座、USB-C座、按键、拨动开关、阻容等小件	4~7
660mAh锂电池（带保护板）	6~10
3D打印外壳（PLA约35g）	2~3
合计	45~80，典型60左右

• 屏幕是价格的大头：电子价签的拆机屏只要十几二十块，换全新的同尺寸屏要45~60元；其次是SHT30，国产替代约2元，原装约7元；
• 做第一台实际要花100~150元：PCB至少打5片，立创的阻容有起订量，淘宝和立创还要各付一次运费，可能还得买钢网或锡膏；
• 再做一台只要50~60元：PCB和小件都有剩，主要再买屏幕、ESP8266模组、电池和传感器；
• 没有3D打印机的话，外壳找嘉立创代打大约15~30元；烙铁、热风枪这些工具没算进去，服务端跑在现有的NAS上，也不增加硬件成本。

页面

一共6个页面，醒着的时候按键翻页：看板 → Claude用量 → 服务器详情 → 天气 → 万年历 → 设备信息。

• 顶栏的时间、温湿度、WiFi和电量都是设备本地的数据，服务端挂了也照常显示；
• 万年历的农历、二十四节气和节日全部在设备端查表，覆盖2019~2100年，和lunar_python逐日对比零差异，不依赖网络；
• 支持中英文界面，在配网页里切换。

省电策略

电池只有660mAh，省电是这个固件的核心，每分钟的唤醒流程大致如下：

1. 深睡到下一个整分钟，被RTC唤醒；
2. 读时钟芯片、SHT30和电池电压，这一步不开WiFi；
3. 如果到了轮询时间（默认5分钟，夜间30分钟），才连WiFi请求JSON，拿完马上关WiFi；
4. 顶栏每分钟局刷一次，内容区只有rev变化时才局刷，每小时整点全刷一次清残影；
5. 关闭屏幕电源，继续深睡。

按设计文档里的估算，每天大约耗电17mAh（HTTP）到20mAh（HTTPS），660mAh的电池能用4~5周：

项目	每天次数	每天耗电
分钟唤醒（不联网，局刷顶栏）	1440	~4mAh
联网轮询（快连 + JSON）	288	~11mAh
HTTPS额外开销（会话复用）	288	~3mAh
内容区局刷 + 整点全刷	≤312	~0.8mAh
深睡（0.035mA）	全天	~0.8mAh

配网

• 首次上电自动进入配网模式，开一个ESP8266 E-Paper热点，手机连上会自动弹出配置页（Captive Portal）；
• 填好WiFi和服务端地址，点「测试连接」看到ok再保存；
• 支持HTTP和HTTPS，HTTPS可以用内置的Let’s Encrypt根证书，也可以填自签证书的指纹；
• 连公司、酒店这种要网页登录的WiFi，还支持门户自动登录，常见的Aruba门户已经内置了预设。

踩过的坑

• 必须用ssl=all编译：ssl=basic的BearSSL没有ECDHE密钥交换，现代服务器一律握手失败；
• 华硕WiFi 6/7路由器连不上：ESP8266默认802.11n模式关联后会被踢，固件连接前强制切到WIFI_PHY_MODE_11G；
• 开放网络不能带密码：ESP8266的WiFi.begin()只要密码非空就把认证方式设成WPA，开放的访客WiFi明明扫得到却连不上；
• 按键和屏幕共用GPIO0：屏幕初始化后GPIO0是输出，读按键时要临时切回输入，读完再恢复；
• ADC读数偏高0.3V：ESP8266在关闭射频的唤醒里ADC基准不准，所以电压只在联网那次唤醒里采样；
• U8g2字库超内存：原版库在ESP8266上没有把字库放进Flash，链接直接超RAM，需要打补丁。

3D打印外壳

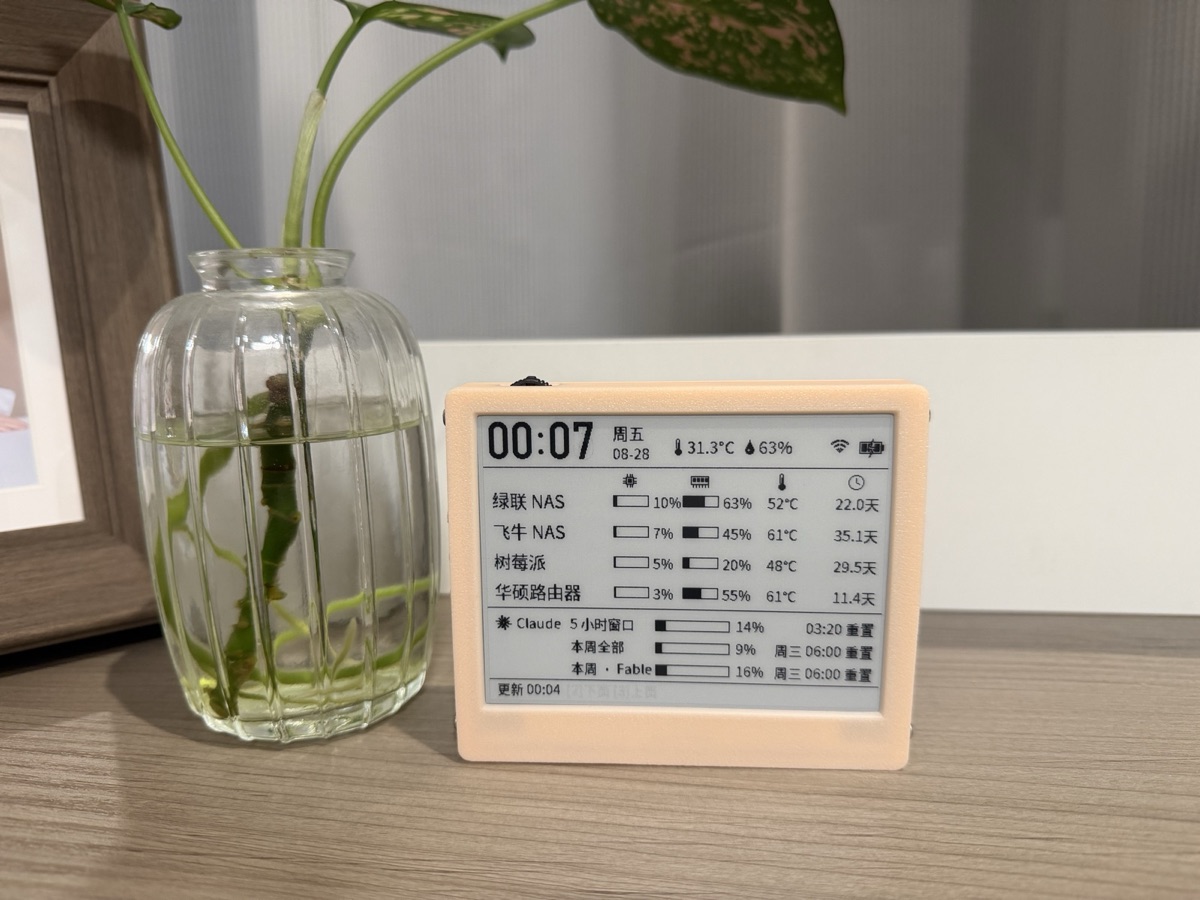

仓库的stl/目录里有4.2寸板的外壳，就是上面实拍图里的那个，打印出来把板子和电池装进去就是一个完整的桌面摆件。

后续

两块屏摆在桌上，服务器的负载、温度，Claude还剩多少额度，抬头就能看到，比打开网页方便多了。欢迎到Github上Star和提Issue：kindle-dashboard、eink-dashboard、dashboard-backend。
